SM-SOM-LS1027A  基础参数

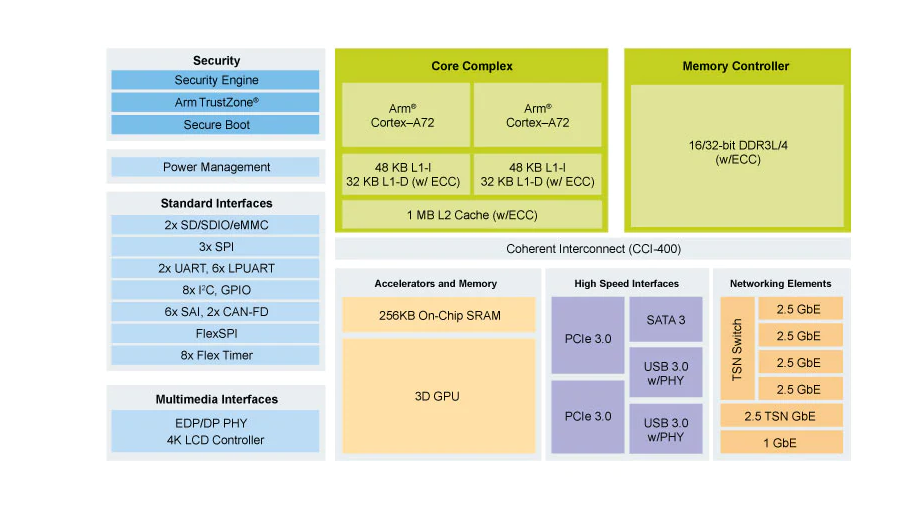

CPU

NXP  LS1027A

架构

双核ARM Cortex-A72

主频

1.5GHz

RAM

2GBytes DDR4

ROM

8GB eMMC

OS

基于NXP官方提供的OpenWrt，17.01及以上版本

工作温度

-20℃~ 85℃

以太网接口

支持5路 1000M以太网RJ45接口输出

USB 3.0接口

支持1路 USB3.0 Type-A 输出接口，5V/1A供电

4G 模块

支持1路 mini-PCIE接口的4G 全网通模块

提供2个抽屉式标准卡座，满足双卡单待

wifi模块

支持1路 wifi模块，支持IEEE 802.11 a/b/g/n/ac 协议

无线传输速率最大满足300Mbps+867Mbps

工作频段：支持双频2.4G/5G

GPS

支持1路GPS

CAN 接口

最多支持1路CAN2.0 接口输出

输出接口为3.5mm工业凤凰端子（可选）

CAN最大传输速率支持1Mbps

UART接口

支持2路RS232接口输出，1路带流控，1路不带

支持最大波特率115200，输出接口为3.5mm工业凤凰端子

支持2路RS485接口输出，1路可挂载64个节点数。

支持最大波特率115200，输出接口为3.5mm工业凤凰端子

支持1路调试串口输出，输出接口为RJ45形式Console口

TF卡输出

提供一路TF卡输出接口，进行系统镜像烧写。

AI输入

提供2路 AI输入，用于支持2路模拟信号输入检测（4-20mA/0-5V直流信号输入）

3.5mm凤凰端子接口方式连接

DI输入

提供2路 光耦隔离DI输入，信号检测：逻辑L（0-3VDC）/ 逻辑H(5-30VDC)

3.5mm凤凰端子接口方式连接

DO输出

提供2路 继电器隔离DO输出，Max= DC 30V/5A，AC=250V

3.5mm凤凰端子接口方式连接

12V电压输出

提供1路12V@1A的输出电源，对连接的子设备进行供电

输出接口为5.08mm间距的2PIN凤凰端子

复位按键

提供1个内凹式复位按键

加密芯片

提供1个 型号为AT88SC0104CA-SH的加密芯片设计位置，默认不焊接

RTC实时时钟

提供1个RTC实时时钟，采用法拉电容供电

接地螺丝

提供1个个接地螺丝位

LED指示灯

提供1个PWR（蓝色指示灯，通电即点亮）

提供1个VPN（蓝色指示灯）

提供1个Wi-Fi（蓝色指示灯）

提供2个SIM1和SIM2(卡槽选择蓝色指示灯)

提供3个蜂窝信号（3级蜂窝蓝色信号指示灯）

操作系统要求/版本

基于NXP官方提供的OpenWrt，17.01及以上版本

Emmc 驱动

基本读写驱动

TF CARD

TF卡驱动

串口驱动

基本RS232驱动/RS485半双工收发驱动

CAN驱动

CAN接口驱动

USB3.0 驱动

USB3.0 驱动

USB 驱动

4G 模块驱动

4G模块/型号

WIFI模块驱动

GPS驱动

GPS驱动

以太网mac/phy 驱动

1000M 以太网驱动

DI和DO

DI和DO驱动

RTC

RTC实时时钟模块驱动

LED 运行指示灯

闪烁1s 间隔

固件升级

固件升级方式：TF卡更新系统分区以及app分区
